我们公司是一家专业、经营气动元件的经营公司。本公司专业经营的SK-30振动锤,SK-30敲击锤,SK-30气动振动锤,SK-30气动敲击锤,SK-30震动锤,SK-30气动震动锤是我公司的主打产品之一。本公司不仅经营SK-30振动锤,SK-30敲击锤,SK-30气动振动锤,SK-30气动敲击锤,SK-30震动锤,SK-30气动震动锤，还提供SK-30振动锤,SK-30敲击锤,SK-30气动振动锤,SK-30气动敲击锤,SK-30震动锤,SK-30气动震动锤的各项参数和技术资料。非常欢迎广大客户对SK-30振动锤,SK-30敲击锤,SK-30气动振动锤,SK-30气动敲击锤,SK-30震动锤,SK-30气动震动锤产品的各方面性能进行询问和提出宝贵意见。本公司将着力推出优秀的SK-30振动锤,SK-30敲击锤,SK-30气动振动锤,SK-30气动敲击锤,SK-30震动锤,SK-30气动震动锤产品。
气动敲击锤的介绍：
1、SK气动锤磁力冲击力大，落粉效果好、运行成本低、节能效果好。
2、自动化敲击解决粉物料因粘壁架桥引起的料仓堵塞，敲击频率、周期可调（需配
本公司自制的系列自动控制箱）。
3、通过调节供气气压大小来调整敲击力度，此外，敲击音的大小也可通过调整气压大小得到控制。在安装工程中，由于型号选择不妥出
现能力过强或不足等误差现象时，同样也可以通过调整气动敲击器自身敲击力度解决。
4、结构简单，拆卸方便、维护方便，质量可靠，故障降低，十分环保，
5、构造简单基本无需保养，高设计水准的耐用性能及简单的构造基本无需保养。本在长年的销售业
绩中由于产品故障少且无需保养而深受客户好评。
6、整体采用高强度铝合金热化处理，外表高温防腐考取处理，为您的设备添光彩。
产品特征：
◆磁力冲击力大，落粉效果好；
◆敲击间隔时间可以调整；
◆结构简单，拆卸方便；
◆质量可靠，故障降低；
◆运行成本低、节能效果好；
◆高强度铝合金硬化处理，重量轻；
工作原理：
◆在气动敲击锤没有通入压缩空气(3Kg/cm
以上)的状态下，磁性活塞①借助强磁力贴紧固定在基板②上。三通电磁阀通电时，压缩空气流入气动敲击锤本体，本体内的压力增高，当大于磁力时，磁性活塞①高速脱离基板②，由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着的粉尘。三通电磁阀停止通电时气动敲击锤本体内的压缩空气通过三通电磁阀排出，于是借助返回弹簧④将磁性活塞①缓慢上升再靠近基板②，通过磁力密接在基板上回复到初始状态
工作原理图:
产品选型:
◆气动敲击锤的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的
板厚(t),由图来选定气动敲击锤的型号和台数.例如设料斗直径(D)是1500mm,板厚(t)是3mm,
由图可知选择60型,台数为2台.并且有时因料斗的形状(角锥,圆锥)及其中的粉体的物性,
状态等不同,略有差异。
技术参数：
◆标准型
|
|
使用压力 |
空气消耗量 |
冲击力 |
重量 |
|
SK-30 |
0.3-0.7Mpa |
0.028L/回 |
1.2kgm/sec |
1.10kg |
|
SK-40 |
0.3-0.7Mpa |
0.080L/回 |
3.5kgm/sec |
2.50kg |
|
SK-60 |
0.3-0.7Mpa |
0.228L/回 |
11.5kgm/sec |
5.50kg |
|
SK-80 |
0.4-0.7Mpa |
0.455L/回 |
21.2kgm/sec |
13.50kg |
|
SK-100 |
0.5-0.7Mpa |
1.028L/回 |
30.2kgm/sec |
37.5kg |
◆加强型（LP加强型为活塞加长，磁力及其他配件加强，可直接敲击被安装体，产生大于标准型的冲击力）
|
|
使用压力 |
空气消耗量 |
冲击力 |
重量 |
|
SK-30LP |
0.3-0.7Mpa |
0.028L/回 |
1.5kgm/sec |
1.10kg |
|
SK-40LP |
0.3-0.7Mpa |
0.080L/回 |
4.5kgm/sec |
2.50kg |
|
SK-60LP |
0.3-0.7Mpa |
0.228L/回 |
15.5kgm/sec |
5.50kg |
|
SK-80LP |
0.4-0.7Mpa |
0.455L/回 |
27.2kgm/sec |
15.50kg |
|
SK-100LP |
0.5-0.7Mpa |
1.028L/回 |
45.2kgm/sec |
31.5kg |

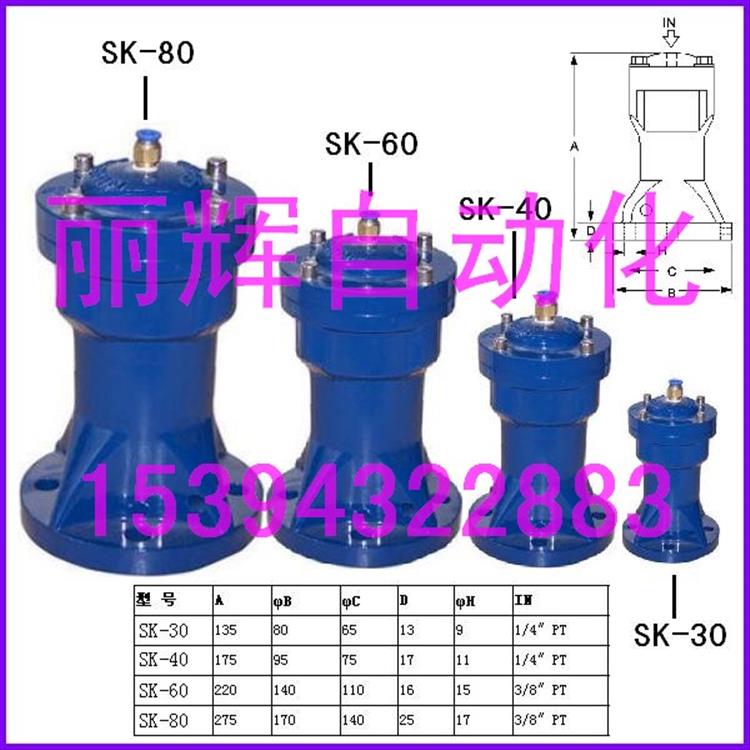

型号尺寸:
◆标准型
|
|
A |
φB |
φC |
D |
φH |
IN |
OUT |
|
SK-30 |
135 |
80 |
65 |
13 |
9 |
1/4″PT |
1/8″PT |
|
SK-40 |
175 |
95 |
75 |
17 |
11 |
1/4″PT |
1/4″PT |
|
SK-60 |
220 |
140 |
110 |
16 |
15 |
3/8″PT |
3/8″PT |
|
SK-80 |
275 |
170 |
140 |
25 |
17 |
3/8″PT |
3/8″PT |
|
SK-100 |
310 |
190 |
150 |
28 |
18 |
3/8″PT |
3/8″PT |
◆加强型
|
|
A |
φB |
φC |
D |
φH |
IN |
OUT |
|
SK-30LP |
135 |
80 |
65 |
13 |
9 |
1/4″PT |
1/8″PT |
|
SK-40LP |
175 |
95 |
75 |
17 |
11 |
1/4″PT |
1/4″PT |
|
SK-60LP |
220 |
140 |
110 |
16 |
15 |
3/8″PT |
3/8″PT |
|
SK-80LP |
275 |
170 |
140 |
25 |
17 |
3/8″PT |
3/8″PT |
|
SK-100LP |
310 |
190 |
150 |
28 |
18 |
3/8″PT |
3/8″PT |
安装说明:
连接示意图：
使用保养：
◆将加强筋焊在震击座
下，以螺孔中心距离为准，对称焊上。然后再焊至工作器壁。对于器壁厚度小于4mm的工作薄壁，一般在工作正面焊上２－３mm加强板，然后将已焊上加强筋的
震击器焊在加强木板上。长期使用震击器，为确保高空经营安全，可利用吊环按装保险索。使用时间超过三个月，应及时拆洗，拆洗时只需松开上法兰四只偏听偏心
螺母即可，拉出钢套进行清洗并涂上小量润滑油，以保证磁性活塞正常驻机构工作。凡拆卸过下法兰螺母的震击器，在重新装配时，应调整好防松弹簧的间隙，一般
在4-5mm的范围为佳，以确保震击器正常工作.
|
异常情况
|
可能原因
|
检查排除
|
|
◆无法启动
|
◆无空气源或压力太低
|
◆检查空气调节组合压力指示是否正常
|
|
◆电磁阀无动作
|
◆将电磁阀端接住气动敲击锤的空气管拆开,动作电磁阀检查是否有气体喷吹
|
|
|
◆进气管与排气管安装错误
|
◆检查电磁阀的进气管与排气管安装是否
|
|
|
◆电磁阀选用错误
|
◆气动敲击锤须选用三口二位或者五口二位，否则动作后无法排气，下一次将无法工作。
|
|
|
◆敲击力太小或无法启动
|
◆一支总管配太多支管,总管与支管大小一样
|
◆总管的截面积应为支管截面积的总和或各自独立设置配管使气动敲击锤彼此不影响.
|
|
◆气源不足管径,电磁阀三点组合与规定要求不符或配管太长
|
◆检查管路规格及安装是否正确,配管长度应在5米以内,检查电磁阀空气调理组合规格及安装是否正确
|
|
|
◆空气压力太低
|
◆检查气源及空气调理组合,并将气压调高至指定压力.
|
|
|
◆配管管径与要求不符
|
◆检查管路规格要求是否正确
|
|
|
◆消音器堵塞
|
◆更换消音器,调节空气调理器的供油量
|
|
|
◆敲击杂音
|
◆固定气动敲击锤的螺丝未紧缩
|
◆重新锁紧
|
|
|
◆与被敲击物体的固定架焊接不良或强度不足气动敲击锤内有异物或故障
|
◆重新检查焊接拆除气动敲击锤清理或维
|
|
◆电磁阀杂音
|
◆电磁阀内有异物或故障
|
◆清理或维修电磁阀
|
使用保养：
◆将加强筋焊在震击座 下，以螺孔中心距离为准，对称焊上。然后再焊至工作器壁。对于器壁厚度小于4mm的工作薄壁，一般在工作正面焊上２－３mm加强板，然后将已焊上加强筋的 震击器焊在加强木板上。长期使用震击器，为确保高空经营安全，可利用吊环按装保险索。使用时间超过三个月，应及时拆洗，拆洗时只需松开上法兰四只偏听偏心 螺母即可，拉出钢套进行清洗并涂上小量润滑油，以保证磁性活塞正常驻机构工作。凡拆卸过下法兰螺母的震击器，在重新装配时，应调整好防松弹簧的间隙，一般 在4-5mm的范围为佳，以确保震击器正常工作. ◆注：在安全使用本产品两个月后，请拆开加润滑脂。 故障排除与维护
|
异常情况
|
可能原因
|
检查排除
|
|
◆无法启动 |
◆无空气源或压力太低 |
◆检查空气调节组合压力指示是否正常 |
|
◆电磁阀无动作 |
◆将电磁阀端接住气动敲击锤的空气管拆开,动作电磁阀检查是否有气体喷吹
|
|
|
◆进气管与排气管安装错误 |
◆检查电磁阀的进气管与排气管安装是否 |
|
|
◆电磁阀选用错误 |
◆气动敲击锤须选用三口二位或者五口二位，否则动作后无法排气，下一次将无法工作。 |
|
|
◆敲击力太小或无法启动 |
◆一支总管配太多支管,总管与支管大小一样
|
◆总管的截面积应为支管截面积的总和或各自独立设置配管使气动敲击锤彼此不影响. |
|
◆气源不足管径,电磁阀三点组合与规定要求不符或配管太长
|
◆检查管路规格及安装是否正确,配管长度应在5米以内,检查电磁阀空气调理组合规格及安装是否正确
|
|
|
◆空气压力太低 |
◆检查气源及空气调理组合,并将气压调高至指定压力.
|
|
|
◆配管管径与要求不符
|
◆检查管路规格要求是否正确 |
|
|
◆消音器堵塞
|
◆更换消音器,调节空气调理器的供油量
|
|
|
◆敲击杂音 |
◆固定气动敲击锤的螺丝未紧缩 |
◆重新锁紧 |
|
◆与被敲击物体的固定架焊接不良或强度不足气动敲击锤内有异物或故障 |
◆重新检查焊接拆除气动敲击锤清理或维 |
|
|
◆电磁阀杂音 |
◆电磁阀内有异物或故障
|
◆清理或维修电磁阀
|
